納米涂層是電子產品PCB線路板防水防潮防鹽霧腐蝕先進材料

盡管傳統三防漆類產品也具有防潮、防震、防塵等特點，但隨著科技的發展和人們物質生活的日益提高，消費者對產品的品質提出了更多的要求，人們不再需要一款簡單粗暴的三防產品，而是要符合更多的環保、健康、輕質等方面的需求。

相關國家和經濟體對進口產品的監管力度大幅提升，準入門檻提高，使用低端物料生產低品質產品的制造企業面臨更大的生存挑戰，越來越多的高端制造業意識到這一點，并且不斷的投入研發和創新，提升品質，開始找尋并使用更高級更前沿的物料和技術。

納米防潮防腐蝕涂層就是電子產品PCB防水防潮防鹽霧腐蝕材料的先進代表，納米涂層不僅具有傳統三防漆基本的防護特性，還解決了一些三防漆不能解決的問題，大幅提升了防護和環保性能，深圳青山新材料的TIS-NM納米防潮涂層作為PCB納米涂層的行業先行者和踐行者，產品已獲得國內多家上市公司測試認可。

青山新材料(TIS-NM)PCB納米防水涂層的特點：

青山新材PCB防水涂料是一種透明無氯，防潮防濕防腐蝕的液態納米涂料，符合歐盟環保標準，有ROHS ，REACH  168項檢測認證，有MSDS化學品安全數據表。

1．青山新材開發的納米防水、防潮、防腐蝕系列納米材料與各種基材PCB板都有良好的結合能力。

2．在PCB線路板表面形成超疏水效應的納米膜層，如同荷葉效應，可以讓電子元件表面形成一道強而有力的納米保護膜，有效阻止電子產品PCB線路板上元器件涉水受潮以及被酸堿鹽腐蝕的情況。

3．可通過浸泡的施工方法使納米涂料滲透至電子元件的pin腳周圍及各個細微的空隙處，達到完整的覆蓋性與包裹性，進而使產品得到全面立體的防水防潮耐鹽霧效果。

4．操作簡單，浸泡只需5秒即可取出在常溫下晾10分鐘自然干燥，無須加熱烘干，無須額外增加設備。

5．成本低，比如以運動耳機為例，1kg納米防水液可加工約8000多個PCB板。

6．做了防水之后個別元件返工后焊時只需在焊點處用毛刷重新刷涂防水液即可。

7．多系列多濃度級別產品，適用于不同的應用，可根據您對品質的具體要求選擇適用的系列，可經樣品測試后再選擇。

8. TIS-NM納米涂層已通過ASTM(美國材料與實驗協會) B117-11中性鹽霧（NSS）測試，測試條件為（5±1）% NaCL(m/m),測試溫度為（35±2）℃，鹽霧沉降（1.0~2.0）ml/(80cm2˙h)，試驗表明青山R3004,R3006系列產品的防鹽霧性能都比較優秀，24小時試驗金屬件樣板表面涂層受破壞面積較同類產品更小。

PCB/線路板納米防水涂層應用范圍：

藍牙耳機 ，運動耳機，智能手表，智能手環，無人機，儀器儀表，航空航天，船舶設備，汽車電子系統，智能水杯，電飯煲，豆?jié){機，微波爐，電磁爐，榨汁機，電熱水壺 ，飲水機，咖啡機，剃須刀，電動牙刷，電吹風，美容儀/潔面儀，按摩器材，足浴器，理發器，空氣凈化器，凈水器，手機，移動電源，手機電池，充電器，網絡機頂盒，路由器，交換機，相機，鏡頭，學習機，點讀筆， 點讀機等電子3C系列產品的PCB（線路板）防水防潮防酸堿腐蝕，有效延長使用壽命。

PCB納米涂層防水防潮操作工藝流程:

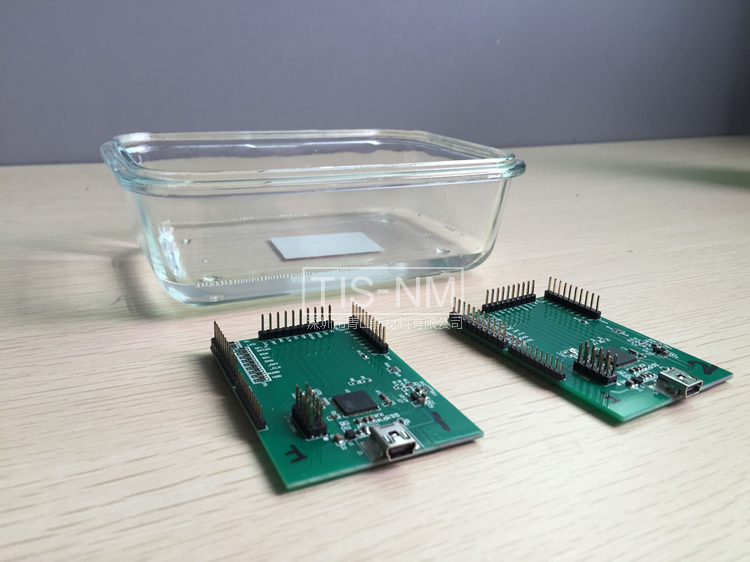

 圖（1）準備兩塊同樣的PCB，并在PCB上標記1，2號，以作對比。

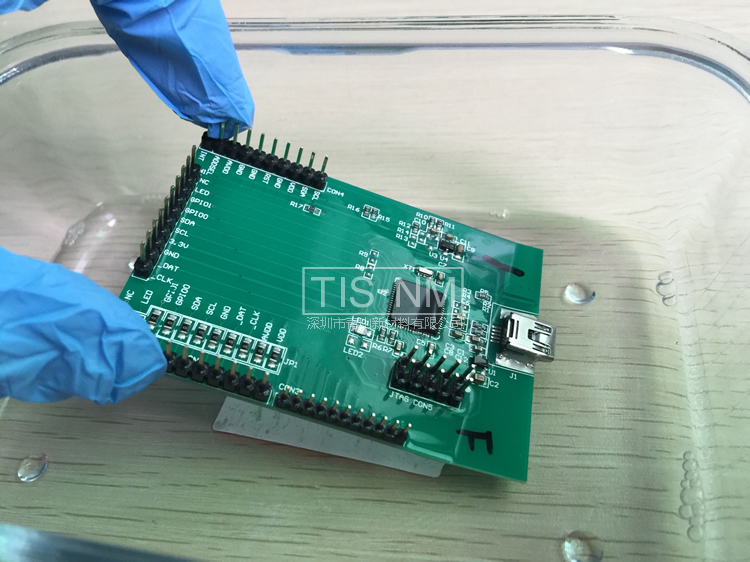

圖（2）將PCB 1號板浸入到TIS-NM納米防潮溶液(即青山新材納米涂料)中。

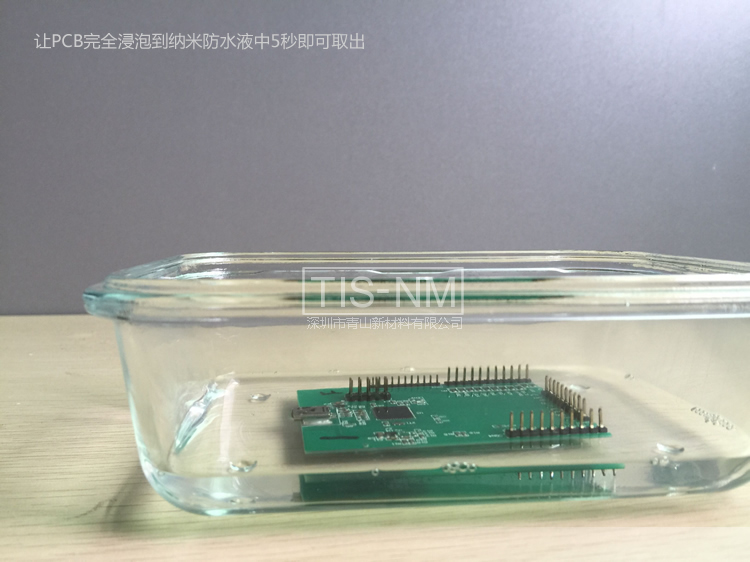

圖（3）讓PCB板完全浸入納米溶液中，以達到更完整更均勻的結膜效果。

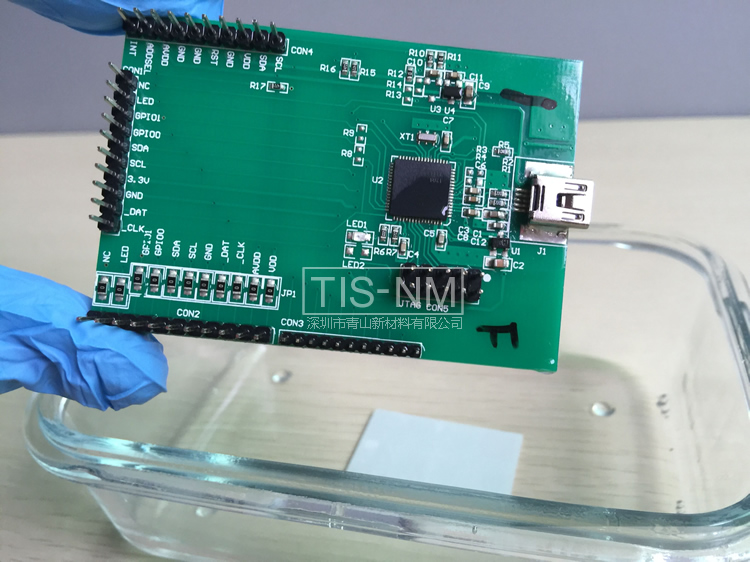

圖（4）約1-3秒即可取出，浸入時可以稍加翻動，但不建議翻動太頻繁，以免造成更多的揮發損失。

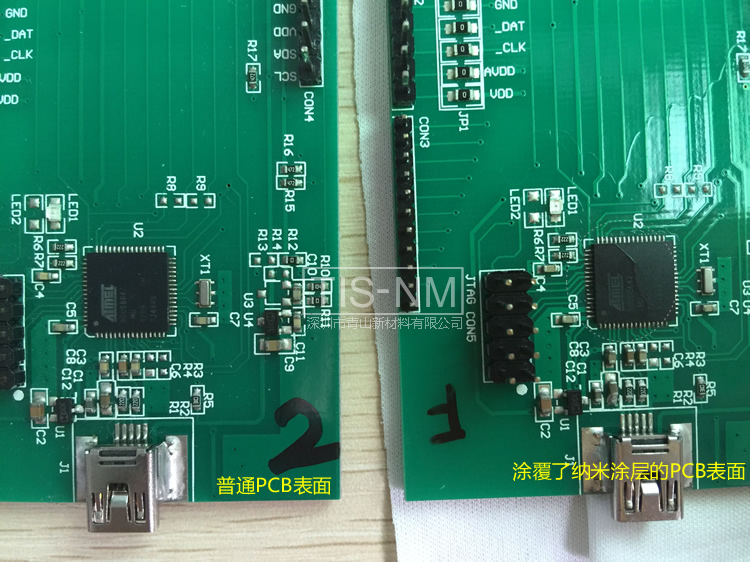

圖（5）對比觀察1，2號兩塊PCB的區別，What？沒看出區別？的確，青山新材TIS-NM納米涂層只有0.1-6μm厚，對于低固含納米涂料涂層厚度不到1μm，所以肉眼觀察的確看不出有太大的區別，PCB做完涂層工藝后依然很整潔干凈。

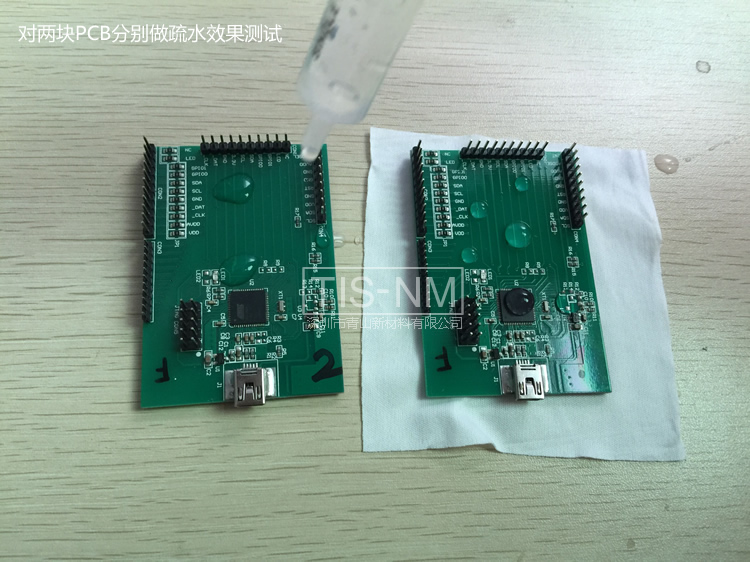

圖（6）分別可以在兩塊PCB上滴水或者噴水進行觀察。

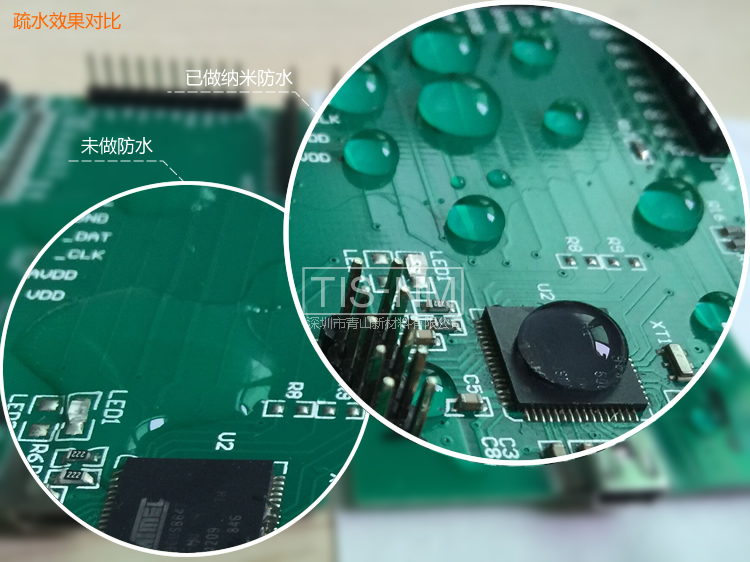

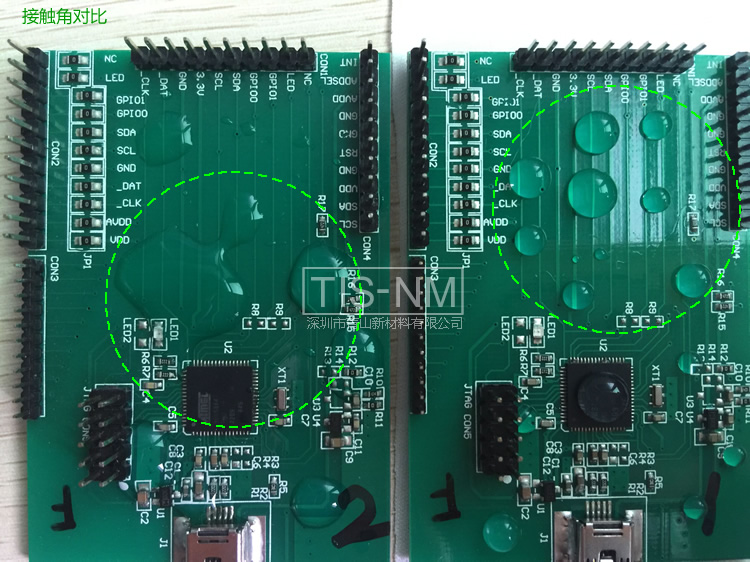

圖（7）很明顯他們表面的水滴的形狀很不一樣，其中做過納米防水涂層的1號PCB表面的水滴更圓潤，并且看上去比較規則，像是同一個水滴的無限復制，只不過有大有小。而2號PCB上的小滴則是成一片狀。

圖（8）側面觀察更明顯的區別，青山新材料TIS-NM納米涂層使PCB電路板表面的能量降低，形成超疏水現象，在PCB表面形成一張防水防潮防腐蝕網，而這張網由極細微的納米顆粒組成，顆粒之間有一定的空隙，形成氣墊效應，托住水分子，由于納米膜超薄，因此納米涂層比傳統三防漆類產品散熱也更好。

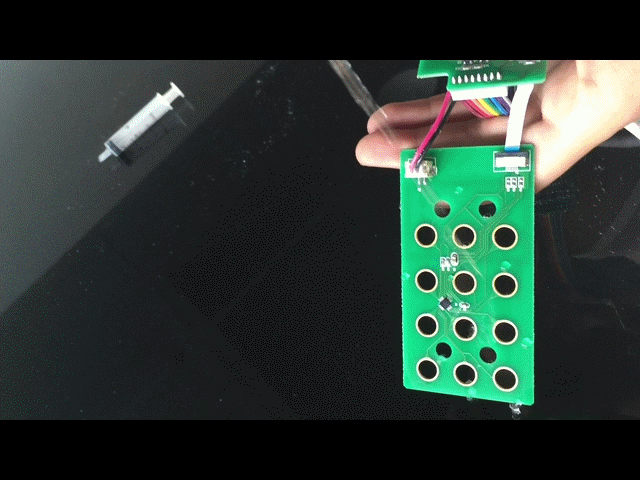

TIS-NM納米涂層PCB表面超疏水現象

三防漆與TIS-NM PCB納米涂層的區別

1.青山新材料pcb納米防水防潮涂層是一種單組份無色透明，無異味防潮防濕防腐蝕的液態產品，而三防漆類產品在受熱時易揮發有毒物質，異味重。

2.TIS-NM納米涂層符合歐盟RoHS、REACH 168項環保檢測標準、具有MSDS化學品安全使用說明，安全環保性能強于三防漆，三防漆通常有丙烯酸，有機硅，環氧，聚氨酯等原材料，尤其溶劑型含二甲苯原料有釋放有毒物質的風險，有一些則是重點應用于建筑方向，氣味重。

3.操作簡單，TIS-NM納米涂層只需要浸泡1-3秒即可取出在常溫下晾3-5分鐘自然干燥，無須加熱烘干，速干型，三防漆類產品普遍常溫下全干時間要24小時，加熱到60-80度烘干也需要30分鐘，有些甚至要幾個月才能完全固化。

4.三防漆類產品粘稠度高，施工很容易造成膜層不均勻，涂布之前要稀釋，并且要控制好稀釋的濃度，過濃過淡都對成膜和工藝有一定的影響，如果采用的涂布方式不合適也會造成細微處不能完整涂布的現象，而納米涂層可通過浸泡的施工方法將本產品滲透至電子元件的各個細微的空隙處，達到完整的覆蓋性與包裹性，進而產品會得到全面立體的防水效果。

5.傳統三防漆普通厚度50-100μm，膜層厚，散熱不佳，而TIS-NM納米防水防潮涂層僅有2-4μm，肉眼不可見，其結構為網狀，散熱性能非常好，在pcb線路板表面形成超疏水的納米涂膜，使其形成荷葉效果，有效阻止電子產品pcb線路板上元器件涉水受潮以及被酸堿鹽腐蝕的情況。

6.三防漆由于粘度高，所以產出率比納米涂層產品要低很多，比如同樣做1000個PCB涂布，納米涂層用量約1kg，三防漆只能涂布幾十個，單從膜厚上比較三防漆膜厚是TIS-NM納米涂層膜厚的30-50倍。

7.青山新材PCB納米涂層使施工復雜程度減少， 低固含的納米涂料在對PCB板浸泡之前無須對個別類型連接器進行事先包裹，涂層施工后不影響連接器導電，而傳統三防漆在施工前一定要對連接器進行防護。

8.如果三防漆涂布厚度較厚，則很可能會對維修帶來不便，而納米涂層由于超薄，維修方便

9.納米防潮涂層無須額外增加設備，所有元器件貼完后加入浸泡PCB的工序即可，三防漆類產品由于手動施工容易造成厚度不均勻等善，有時需要建三防漆噴涂生產線。

10.三防漆當?shù)谝槐橥坎际』蛘哌_不到要求后需要等干燥后再進行第二遍涂布，而納米涂層無須等待，直接進行第二遍涂布即可

11.三防漆在涂布過程中容易在膜表層出現氣泡以及表面結皮等現象，而納米涂層則不會出現氣泡。
